VENA TECHNIPUR VAC FDA

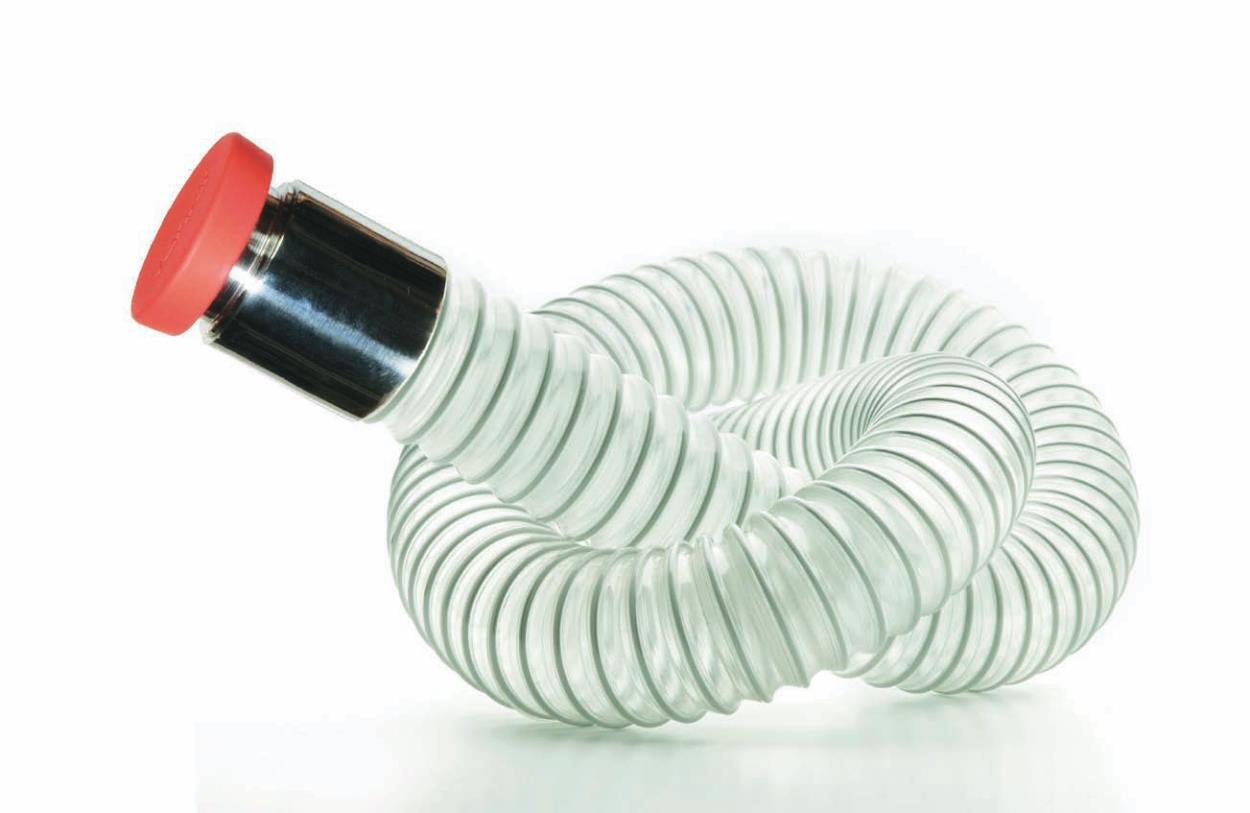

New transparent polyurethane hose for the food and pharmaceutical industries. In accordance with FDA standard 21 CFR 177.2600 and
generally acceptable* for pneumatic transport of bulk materials and suction of all types of abrasive particles.
For more information please consult the Technical Datasheet.
Possible diameters: from 40mm (1,97inch) to 450mm (17,72inch). Wall thickness: 1,2 mm (+0,04/-0,02) / 0,04 inch (+0,001/-0,0007)
Produced with stainless steel wire. Alternatives: Antistatic, with a copper wire parallel to the wire spiral for better electrostatic discharge.
ØInner
Diameter Working Pressure Vacuum Resistance Bending Radius
(mm) (inch) (bar) (psi) (bar) (psi) (mm) (inch)
40 1,57 2,60 37,71 0,76 11,02 70 2,76
45 1,77 2,30 33,36 0,68 9,86 78 3,07
50 1,97 2,07 30,02 0,61 8,85 85 3,35
55 2,17 1,87 27,12 0,55 7,98 93 3,66
60 2,36 1,71 24,80 0,51 7,40 100 3,94
65 2,56 1,58 22,92 0,47 6,82 108 4,25
70 2,76 1,46 21,18 0,43 6,24 115 4,53
75 2,95 1,36 19,73 0,40 5,80 123 4,84
80 3,15 1,28 18,56 0,38 5,51 130 5,12
85 3,35 1,20 17,40 0,36 5,22 138 5,43
90 3,54 1,13 16,39 0,34 4,93 145 5,71
95 3,74 1,07 15,52 0,32 4,64 153 6,02
100 3,94 1,01 14,65 0,30 4,35 160 6,30
105 4,13 0,96 13,92 0,29 4,21 168 6,61
110 4,33 0,92 13,34 0,27 3,92 175 6,89
115 4,53 0,88 12,76 0,26 3,77 183 7,20
120 4,72 0,84 12,18 0,25 3,63 190 7,48
125 4,92 0,81 11,75 0,24 3,48 198 7,80
130 5,12 0,77 11,17 0,23 3,34 205 8,07
135 5,31 0,75 10,88 0,22 3,19 213 8,39
140 5,51 0,72 10,44 0,22 3,19 220 8,66
145 5,71 0,69 10,01 0,21 3,05 228 8,98
150 5,91 0,67 9,72 0,20 2,90 235 9,25
155 6,10 0,65 9,43 0,19 2,76 243 9,57
160 6,30 0,63 9,14 0,19 2,76 250 9,84
165 6,50 0,61 8,85 0,18 2,61 258 10,16
170 6,69 0,59 8,56 0,18 2,61 265 10,43
175 6,89 0,57 8,27 0,17 2,47 273 10,75
180 7,09 0,55 7,98 0,17 2,47 280 11,02
185 7,28 0,54 7,83 0,16 2,32 288 11,34
190 7,48 0,52 7,54 0,16 2,32 295 11,61
195 7,68 0,51 7,40 0,15 2,18 303 11,93
200 7,87 0,50 7,25 0,15 2,18 310 12,20
205 8,07 0,49 7,11 0,15 2,18 318 12,52
210 8,27 0,47 6,82 0,14 2,03 325 12,80
215 8,46 0,46 6,67 0,14 2,03 333 13,11
220 8,66 0,45 6,53 0,14 2,03 340 13,39
225 8,86 0,44 6,38 0,13 1,89 348 13,70
230 9,06 0,43 6,24 0,13 1,89 355 13,98
235 9,25 0,42 6,09 0,13 1,89 363 14,29
240 9,45 0,41 5,95 0,13 1,89 370 14,57
245 9,65 0,40 5,80 0,12 1,74 378 14,88
* Please consult your supplier for the risk assessment.
ØInner
Diameter Working Pressure Vacuum Resistance Bending Radius
(mm) (inch) (bar) (psi) (bar) (psi) (mm) (inch)
250 1,57 0,40 5,80 0,12 1,74 385 15,16
255 1,77 0,39 5,66 0,12 1,74 393 15,47
260 1,97 0,38 5,51 0,12 1,74 400 15,75
265 2,17 0,37 5,37 0,11 1,60 408 16,06
270 2,36 0,37 5,37 0,11 1,60 415 16,34
275 2,56 0,36 5,22 0,11 1,60 423 16,65
280 2,76 0,35 5,08 0,11 1,60 430 16,93
285 2,95 0,35 5,08 0,11 1,60 438 17,24
290 3,15 0,34 4,93 0,10 1,45 445 17,52
295 3,35 0,33 4,79 0,10 1,45 453 17,83
300 3,54 0,33 4,79 0,10 1,45 460 18,11
305 3,74 0,32 4,64 0,10 1,45 468 18,43
310 3,94 0,32 4,64 0,10 1,45 475 18,70
315 4,13 0,31 4,50 0,10 1,45 483 19,02
320 4,33 0,31 4,50 0,09 1,31 490 19,29
325 4,53 0,30 4,35 0,09 1,31 498 19,61
330 4,72 0,30 4,35 0,09 1,31 505 19,88
335 4,92 0,29 4,21 0,09 1,31 513 20,20
340 5,12 0,29 4,21 0,09 1,31 520 20,47
345 5,31 0,28 4,06 0,09 1,31 528 20,79
350 5,51 0,28 4,06 0,09 1,31 535 21,06
355 5,71 0,28 4,06 0,08 1,16 543 21,38
360 5,91 0,27 3,92 0,08 1,16 550 21,65
365 6,10 0,27 3,92 0,08 1,16 558 21,97
370 6,30 0,26 3,77 0,08 1,16 565 22,24
375 6,50 0,26 3,77 0,08 1,16 573 22,56
380 6,69 0,26 3,77 0,08 1,16 580 22,83
385 6,89 0,25 3,63 0,08 1,16 588 23,15
390 7,09 0,25 3,63 0,08 1,16 595 23,43
395 7,28 0,25 3,63 0,08 1,16 603 23,74
400 7,48 0,24 3,48 0,07 1,02 610 24,02
405 7,68 0,24 3,48 0,07 1,02 618 24,33
410 7,87 0,24 3,48 0,07 1,02 625 24,61
415 8,07 0,24 3,48 0,07 1,02 633 24,92
420 8,27 0,23 3,34 0,07 1,02 640 25,20
425 8,46 0,23 3,34 0,07 1,02 648 25,51
430 8,66 0,23 3,34 0,07 1,02 655 25,79
435 8,86 0,22 3,19 0,07 1,02 663 26,10
440 9,06 0,22 3,19 0,07 1,02 670 26,38
445 9,25 0,22 3,19 0,07 1,02 678 26,69
450 9,45 0,22 3,19 0,07 1,02 685 26,97
