Quick Coupling Division
8145 Lewis Road • Minneapolis, MN 55427
www.parker.com/quickcouplings
D-12
Swivels
D
Swivels
Hex 1
Port 1
Port 2
A
DIA
B
Male Pipe - Female Pipe
Materials Of Construction
Housing*: ............................................................Carbon Steel
Shaft*:.................................................................Carbon Steel
Plating*:.......................................................Chromium-6 Free
Bearing*: .....................................................................Chrome
O-Rings*: ........................................................................Nitrile
Back-Up Ring: ................................................................PTFE
* See How-To-Order for optional material plating and seals.
Hex 1
Port 1
Hex 2
Port 2
A
DIA
B
D
C

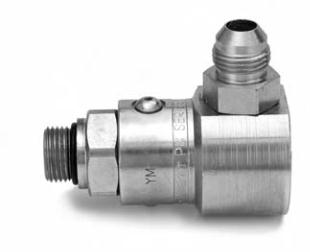

Male Pipe - Male 37° Flare
Hex 1
Port 1
Hex 2
Port 2
Housing
O-Ring
Back-Up Ring
O-Ring
Cap Screw
Bearing
O-Ring
Shaft
Part Number
A
B
Dia.
Hex 1
Port 1
Port 2
PS490102-4-4
2.85”
2.44”
1.20”
.75”
1/4-18
1/4-18
72.3 mm 62.0 mm 30.5 mm 19.0 mm NPTF
NPTF
PS690102-6-6
3.05”
2.54”
1.29”
.88”
3/8-18
3/8-18
77.4 mm 64.4 mm 32.8 mm 22.2 mm NPTF
NPTF
PS890102-8-8
3.43”
2.84”
1.49”
1.12”
1/2-14
1/2-14
87.0 mm 72.0 mm 37.8 mm 28.6 mm NPTF
NPTF
PS1290102-12-12 3.66”
3.00”
1.76”
1.38”
3/4-14
3/4-14
93.0 mm 76.1 mm 44.6 mm 35.0 mm NPTF
NPTF
PS1690102-16-16 4.41”
3.54”
2.16”
1.62”
1-11 1/2 1-11 1/2
112.0 mm 90.0 mm 54.9 mm 41.3 mm NPTF
NPTF
Part Number
A
B
C
D
Dia
Hex 1
Hex 2
Port 1 Port 2
PS490103-4-4
2.85”
2.44”
1.39”
1.99”
1.20”
.75”
.56”
1/4-18 7/16-20
72.3 mm 62.0 mm 35.2 mm 50.5 mm 30.5 mm 19.0 mm 14.3 mm NPTF
UNF
PS690103-6-6
3.05”
2.54”
1.44”
2.09”
1.29”
.88”
.69”
3/8-18 9/16-18
77.4 mm 64.4 mm 36.6 mm 53.0 mm 32.8 mm 22.2 mm 17.5 mm NPTF
UNF
PS890103-8-8
3.43”
2.84”
1.78”
2.64”
1.73”
1.12”
.88”
1/2-14 3/4-16
87.0 mm 72.0 mm 45.1 mm 67.1 mm 44.0 mm 28.6 mm 22.2 mm NPTF
UNF
PS1290103-12-12 3.66”
3.00”
2.24”
3.86”
2.17”
1.38”
1.25”
3/4-14 1-1/16-12
93.0 mm 76.1 mm 56.9 mm 85.3 mm 55.2 mm 35.0 mm 31.8 mm NPTF
UN
PS1690103-16-16 4.41”
3.54”
2.42”
3.66”
2.48”
1.62”
1.50”
1-11 1/2 1-5/16-12
112.0 mm 90.0 mm 61.3 mm 92.9 mm 63.0 mm 41.3 mm 38.1 mm NPTF
UN
90°
PS Series
