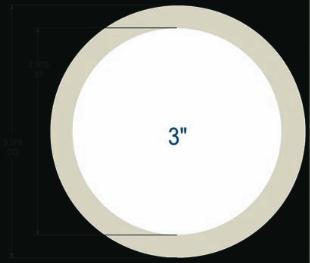

Clamp Gasket Sizing Guide
Sanitary Size OD of Clamp End
ID of Fitting
½"
0.992
0.370
¾"
0.992
0.620
1"
1.984
0.870
1½"
1.984
1.370
2"
2.516
1.870
2½"
3.047
2.370
Sanitary Size OD of Clamp End
ID of Fitting
3"
3.579
2.870
4"
4.682
3.834
6"
6.562
5.782
8"
8.602
7.782
10"
10.570
9.782
12"
12.570
11.760
